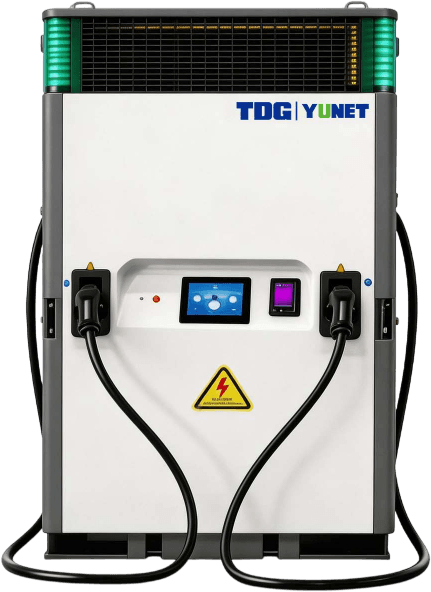

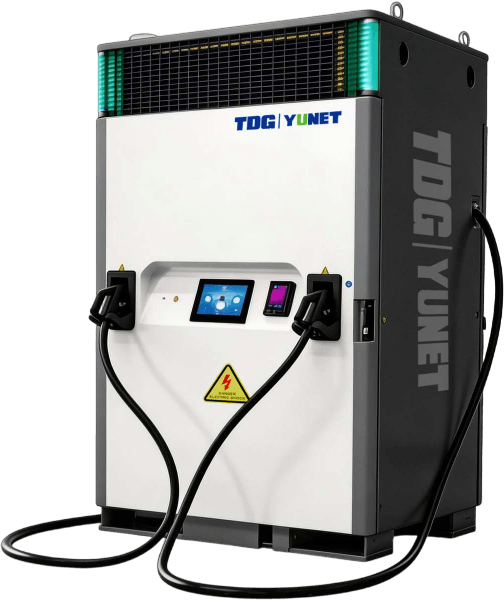

Estación de almacenamiento de energía y carga L418
Parámetros de la celda
| Voltaje y capacidad nominal | 3.2V 314Ah | REPT PC-0B1-72174L4-BE |
| Rango de voltaje | 2.5V-3.65V | |
| Tasa C nominal | 0.5P | |
| Tasa C máxima | 0.5P | |
| Vida útil nominal | ≥6000 ciclos @0.5C, 157A | Descarga a corriente constante de 0.5C (A) hasta 2.5V, reposo durante 30 minutos, luego proceder al siguiente ciclo hasta que la capacidad decaiga al 80% de la capacidad nominal |
Parámetros del pack
| Voltaje nominal | 166.4V |
| Rango de voltaje | 130-189.8 |
| Energía nominal | 52.2496kwh |
| Método de agrupación / Configuración | 1P52S |
Parámetros del clúster de batería
| Voltaje nominal | 665.6V |
| Rango de voltaje | 520-759.2V |
| Energía nominal | 208.99kwh |
| Método de agrupación / Configuración | 1P208S |
| Número de PACKs | 4 |
Parámetros del sistema de almacenamiento de energía
| Voltaje nominal | 665.6V | Considerando el rango de voltaje de operación de la sección de potencia constante del módulo de potencia, 4 PACKs se conectan en serie para formar un clúster, y 2 clústeres se conectan en paralelo |
| Rango de voltaje | 520-759.2V | |
| Energía nominal | 417.98kWh | |
| Método de agrupación / Configuración | 2P208S | |
| Número de PACKs | 8 | |
| Método de enfriamiento | Enfriamiento líquido |
Parámetros del lado AC
| Potencia de reposición | 40kW*2 | |
| Duración de reposición | Aprox. 4.7h | Basado en DOD del 90% |
| Método de enfriamiento del módulo | Enfriamiento por aire | Tentativo, sujeto a la selección real |
| Eficiencia | Eficiencia pico >97% | |
| Rango de voltaje de entrada | 380V±15% | |
| Frecuencia de entrada | 50/60 Hz | |
| Factor de potencia | 0.99 | |
| Sistema de voltaje / estándar de voltaje | 3-Phase + N + PE | |
| Voltaje nominal | 380V |
Parámetros de carga
| Configuración del módulo DC-DC | 40kW*6 | |
| Potencia nominal | 289kW | Incluye potencia del lado AC 80kW |
| Método de enfriamiento | Enfriamiento por aire | |
| Eficiencia | Pico ≥0.97 | |
| Rango de voltaje de salida | 200-1000VDC | |
| Corriente máxima de salida por pistola | 375A | Enfriamiento líquido opcional |
| Potencia máxima de salida por pistola | 289kW | Sin enfriamiento líquido |
| Método de distribución de potencia | Distribución dinámica | |
| Número de pistolas | 2 |
Otros
| Dimensiones estructurales (An x Pr x Al) | 2.6m*1.1m*2.3m | Estimado. El comprador espera que sea más estrecho (probablemente difícil) |
| Clasificación IP (carcasa) | IP54 | |
| Ruido | ＜75dB | Estimado, por medir |
| Altitud de operación | ≤2000m, reducción de potencia por encima de 2000m | |
| Humedad de operación | 0-95% | |
| Peso (kg) | Aprox. 4500kg | Estimado |
| Sistema de protección contra incendios | Solución activa de protección contra incendios: detección de humo/temperatura + supresión de incendios a nivel de PACK + extintor | |
| BMS (Sistema de gestión de batería) | Balanceo activo/pasivo, opcional | Activo y pasivo son mutuamente excluyentes y deben determinarse en la etapa inicial del proyecto |
| Acceso FV / acceso fotovoltaico | Acoplamiento DC | |
| Reposición DC | Reposición con pistola DC CCS2, opcional | Debe determinarse en la etapa inicial del proyecto |
| Mercado objetivo | Mercados internacionales conformes con certificación UE | No incluye certificaciones nacionales específicas (por ejemplo, Alemania PTB) |
| Certificación | CE | Si se requieren organismos de certificación específicos, indíquese con antelación |
